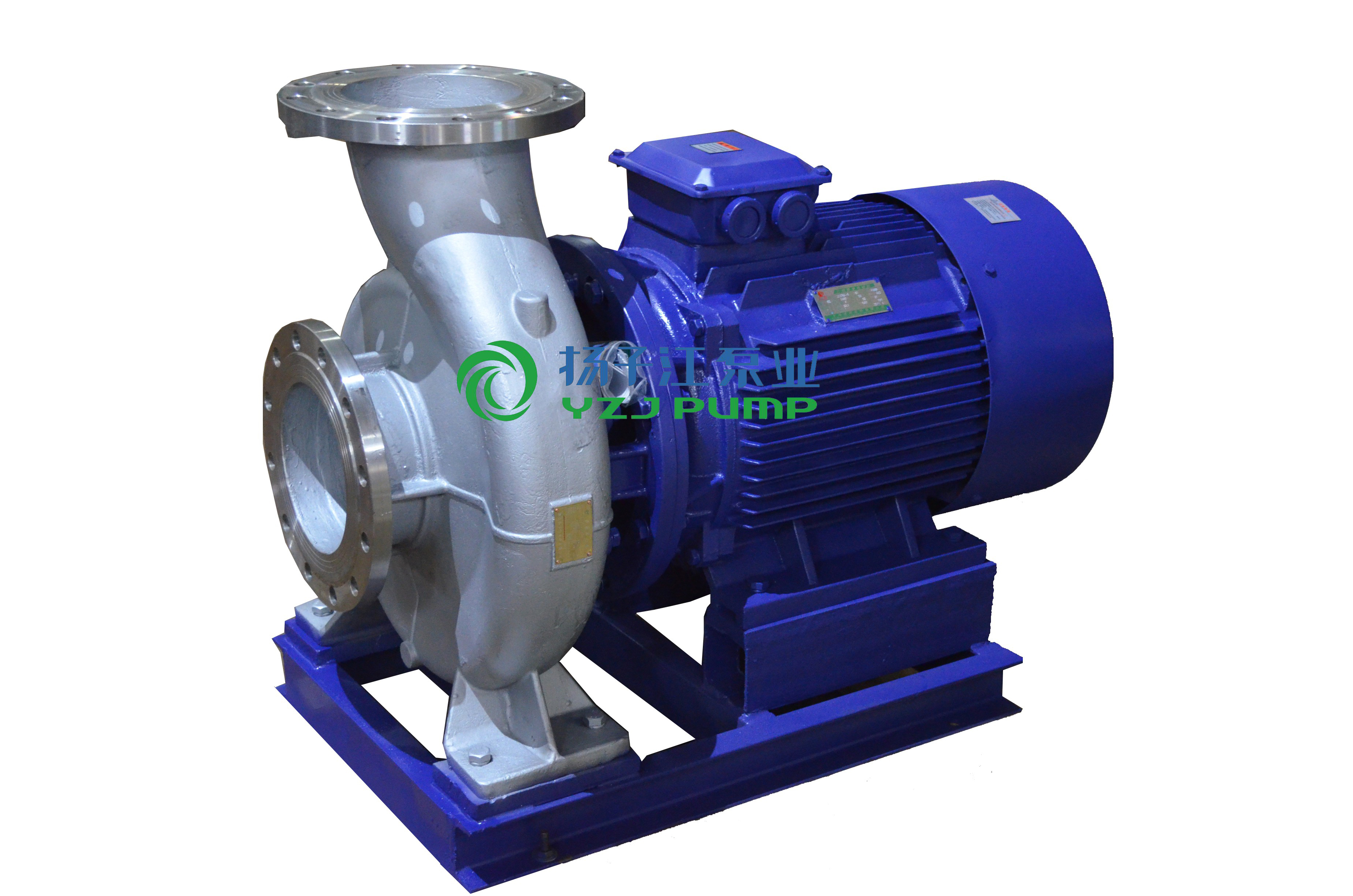

ISW型系列卧式离心泵

ISW型系列卧式离心泵

点击浏览大图收藏此产品

  • 公司名称：
  • 更新时间：
  • 所 在 地：
  • 生产地址：
  • 浏览次数：
  • 浙江扬子江泵业有限公司
  • 2018-05-16 18:12:35
  • 温州市
  • 700

我要询价

【简单介绍】

ISW型卧式离心泵根据IS型离心泵与立式泵的*结构组合设计，并严格按照标准ISO2858和的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内*水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

【详细说明】

点击查看详细信息...

点击放大图片

ISW型系列卧式离心泵的详细资料：
ISW型卧式离心泵根据IS型离心泵与立式泵的*结构组合设计，并严格按照标准ISO2858和的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内*水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
产品用途
1、 ISW型卧式离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、 ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。
3、 ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、 ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
工作条件
1、 吸入压力≤1.0Mpa，或泵系统zui高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤    1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃，相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
型号意义

例如：ISW100-160（I）AB
ISW-卧式离心泵
100-泵进、出口公称直径（mm）
160-叶轮名义直径（mm）
I-流量分类
AB-叶轮经*、二次切割

ISW型系列卧式离心泵性能参数

















编 号型  号流 量(m3/h)流 量
(L/S)		扬 程
(m)		效 率
(%)		转 速
(r/min)		电机功率
(kw)		汽蚀余量
(m)
100115-801.1
1.5
2.0		0.30
0.42
0.55		8.5
8
7		26
34
34		28000.182.5
100220-1101.8
2.5
3.3		0.5
0.69
0.91		16
15
13.5		19
34
35		28000.372.5
100320-1601.8
2.5
3.3		0.5
0.69
0.91		33
32
30		19
25
23		28000.752.5
100425-1102.8
4
5.2		0.78
1.11
1.44		16
15
13.5		34
42
41		29000.552.5
100525-1252.8
4
5.2		0.78
1.11
1.44		20.6
20
18		28
36
35		29000.752.5
100625-125A2.5
3.5
4.5		0.69
0.97
1.25		17
16
14		3529000.752.5
100725-1602.8
4
5.2		0.78
1.11
1.44		33
32
30		24
32
33		29001.52.5
100825-160A32.5
3.5
4.5		0.69
0.97
1.25		29
28
26
31
　		29001.12.5
100932-1254.5
4
6.5		1.25
1.39
1.58		20.5
20
18		29
38
38		29000.752.5
101032-125A3.3
4.5
5.7		1.22
1.75
2.31		17
16
14
37
　		29000.752.5
101140-1004.4
6.3
8.3		1.11
1.53
1.94		13.2
12.5
11.3		48
54
53		29000.552.5
101240-100A4
5.5
7		1.22
1.75
2.31		10.6
10
9		47
52.6
54		29000.372.5
101340-1254.4
6.3
8.3		1.11
1.53
1.94		20.5
20
18.5		36
46
43		29001.12.5
101440-125A4
5.5
7		1.22
1.75
1.94		16.3
16
15.5		40
44
42.5		29000.752.5
101540-1604.4
6.3
8.3		1.22
1.75
2.31		33.2
32
30.2		34
40
42		29002.22.5
101640-160A4
5.5
7		1.11
1.53
1.94		29
28
26.6		33
38
39		29001.52.5
101740-160B3.5
5
6.5		0.97
1.39
1.80		25
24
22.5		31.5
37
39		29001.12.5
101840-2004.4
6.3
8.3		1.22
1.75
2.31		50.5
50
48		26
33
35		29004.02.5
101940-200A4
5.5
7		1.11
1.53
1.94		44.6
44
42.7		26
31
32		29003.02.5
102040-200B3.5
5
6.5		0.97
1.39
1.80		39
38
36		2929002.22.5
102140-2504.4
6.3
8.3		1.22
1.75
2.31		82
80
74		24
27.5
28		29007.52.5
102240-250A4
5.5
7		1.11
1.53
1.94		72.5
70
65		24
26
24.5		29005.52.5
102340-250B3.5
5
6.5		0.097
1.39
1.80		63
60
55		2529004.02.5
102440-100(I)8.8
12.5
16.3		2.44
3.47
4.53		13.6
12.5
11.3		55
62
60		29001.12.5
102540-100(I)A8
11
14		2.22
3.05
3.89		10.5
10
9		6029000.752.5
102640-125(I)8.8
12.5
16.3		2.44
3.05
3.89		21.5
20
17.8		49
58
58		29001.52.5
102740-125(I)A8
11
14		2.22
3.05
3.89		17.0
16
14.3		5629001.12.5
102840-160(I)8.8
12.5
16.3		2.44
3.47
4.53		33.3
32
29.8		45
52
53		29003.02.5
102940-160(I)A8
11
14		2.22
3.05
3.89		29
28
26.2		43
48
47		29002.22.5
